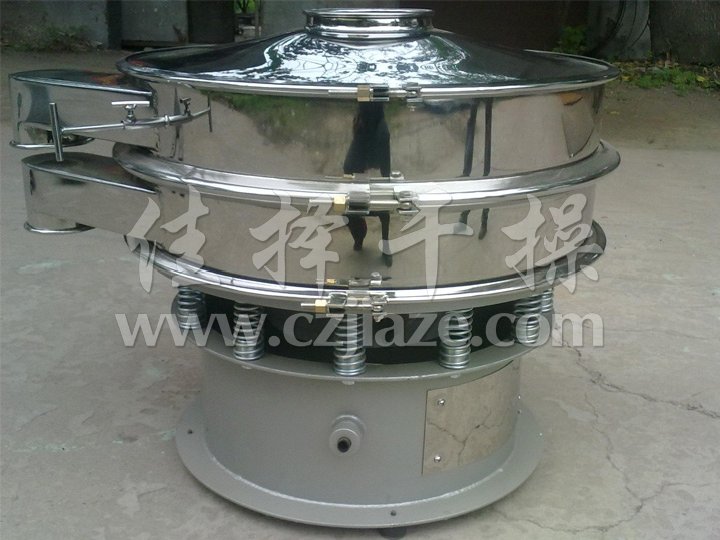

ZS系列圆形振荡筛

工程案例
Customer Case

< >

关键词：ZS系列圆形振荡筛,圆形振荡筛,振荡筛,振动筛

所属分类：筛分设备系列

案例概述：ZS系列圆形振荡筛由料斗、振荡室、联轴器、电机组成。振荡室内有偏心轮、橡胶软件、主轴、轴承等组成。可调节的偏心重锤经马达驱动传达到主轴中心线，在不平衡的状态下产生离心力，使物料强度改变，在筛内形成轨道旋涡。重锤调节器的振幅大小可根据不同物料和筛网进行调节。

案例详情图片集锦

概述
本机由料斗、振荡室、联轴器、电机组成。振荡室内有偏心轮、橡胶软件、主轴、轴承等组成。可调节的偏心重锤经马达驱动传达到主轴中心线，在不平衡的状态下产生离心力，使物料强度改变，在筛内形成轨道旋涡。重锤调节器的振幅大小可根据不同物料和筛网进行调节。整机结构紧密、体积小、不扬尘、噪音低、质量高、能耗低、移动维修方便。
技术规格

型号	ZS-350	ZS-515	ZS-650	ZS-800	ZS-1000	ZS-1500
生产能力(kg/h)	40-500	60-600	80-800	150-1200	300-2000	350-2800
过筛目数	12-1200	12-200	12-200	12-200	5-325	5-325
电机功率(kw)	0.55	0.55	0.55	0.75	1.5	2.2
主轴转速(rpm)	1380	1370	1370	1500	1500	1500
外形尺寸(mm)	540×540×1060	710×710×1290	880×880×1350	1000×1000×1000	1100×1100×1200	1600×1600×1200
净重(kg)	100	180	250	300	350	400
